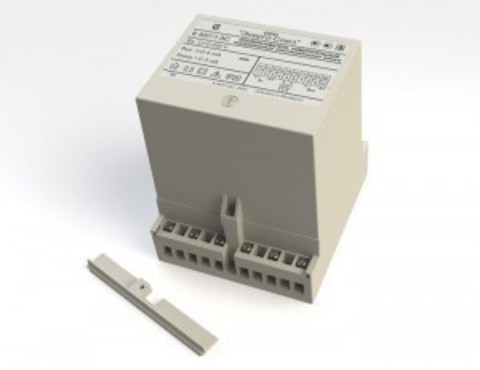

Е 857ЭС Преобразователи измерительные напряжения постоянного тока (одноканальный 3 выхода)

Предназначены для линейного преобразования напряжения входного сигнала в унифицированный электрический сигнал постоянного тока.

Артикул: Е 857ЭС-(6)
Наличие: Нет в наличии
180 000 тг.
Купить в один клик добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Область применения: могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Измерительные преобразователи Е 857ЭС предназначены для непосредственного включения.

По числу преобразуемых электрических величин измерительные преобразователи могут изготавливаться как одноканальными, так и двухканальными, в зависимости от заказа потребителя.

Измерительные преобразователи с верхним пределом диапазона измерения 1000 В изготавливаются только одноканальными.

Одноканальные измерительные преобразователи по заказу потребителя могут иметь один, два или три выхода с одинаковыми параметрами сигнала по каждому выходу.

Тип и модификация Диапазон измерений
входного сигнала, В
Выходной сигнал Сопротивление нагрузки, кОм Пульсации входного сигнала, %
Диапазон изменений Номин. знач. Время установления, мс
Е 857/1ЭС 0 – 1
0 – 5
0 – 10
0 – 60
0 – 100
0 – 150
0 – 250
0 – 500
0 – 1000
0 – 5мА 5 мА 500 0 – 3 до 15
Е 857/11ЭС 5
Е 857/2ЭС 0 – 5 В 5 В 500 1 – 100
Е 857/12ЭС 5
Е 857/3ЭС 4 – 20 мА
или
0 – 20 мА
20 мА 500 0 – 0.5
Е 857/13ЭС 5
Е 857/4ЭС ±1
±5
±10
±60
±100
±150
±250
±500
±1000
±5 мА 5 мА 500 0 – 3
Е 857/14ЭС 5
Е 857/5ЭС 0 – 2.5 – 5 мА 500
Е 857/15ЭС 5
Е 857/6ЭС 4 – 12 – 20 мА
или
0 – 10 – 20 мА
20 мА 500 0 – 0.5
Е 857/16ЭС 5

Примечания:

    1. Диапазоны измерения преобразуемого входного сигнала 0-1000 В и ±1000 В могут быть только у одноканальных измерительных преобразователей;
    2. Для измерительных преобразователей с временем установления выходного сигнала 500 мс пульсация выходного сигнала не более 75 мВ для измерительных преобразователей с номинальным значением 5 мА, 5 В и не более 50 мВ для измерительных преобразователей с номинальным значением 20 мА, на максимальном сопротивлении нагрузки;
    3. Для измерительных преобразователей с временем установления выходного сигнала 5 мс пульсация выходного сигнала не более 200 мВ для измерительных преобразователей с номинальным значением 5 мА, 5 В и не более 140 мВ для измерительных преобразователей с номинальным значением 20 мА, на максимальном сопротивлении нагрузки.
Пределы допускаемой основной погрешности, % ±0.5
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 187 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220);
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В).
Мощность, потребляемая от:
- измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей), не более:
- для Е 857/2ЭС, Е 857/12ЭС, В·А 0.001
- для измерительных преобразователей с верхними пределами диапазона измерения входного сигнала 1, 5, 10 В, В·А 0.02
- для измерительных преобразователей с верхним пределом диапазона измерения входного сигнала 60 В, В·А 0.10
- для измерительных преобразователей с верхним пределом диапазона измерения входного сигнала 100 В, В·А 0.15
- для измерительных преобразователей с верхним пределом диапазона измерения входного сигнала 150 В, В·А 0.20
- для измерительных преобразователей с верхним пределом диапазона измерения входного сигнала 250 В, В·А 0.35
- для измерительных преобразователей с верхним пределом диапазона измерения входного сигнала 500 В, В·А 0.70
- для измерительных преобразователей с верхним пределом диапазона измерения входного сигнала 1000 В, В·А 1.00
- источника питания, не более:
- для одноканальных, В·А 5
- для двухканальных, В·А 6
Габаритные размеры не более, мм 110x125x132
Масса не более, кг 1.0
Диапазон рабочих температур, °C от -30 до +60

При заказе необходимо указать тип, модификацию, верхний предел измерения преобразуемого входного сигнала, диапазон изменения выходного сигнала, число выходов (для одноканальных измерительных преобразователей) или число каналов преобразования, тип питания прибора.

Пример записи при заказе: Е 857/1ЭС; 250 В; 0 – 5 мА; 2 канала; питание ~220 В; — 15 шт.
