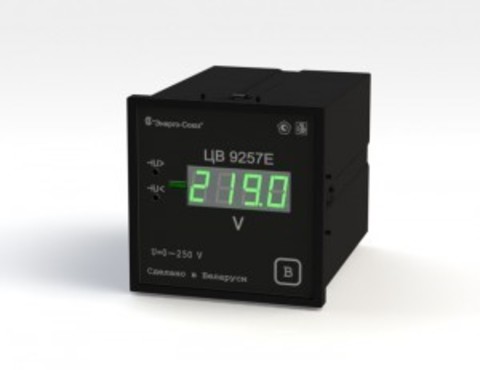

ЦВ 9257 Преобразователи измерительные цифровые напряжения постоянного тока (с аналоговым и цифровым выходом)

Предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве, передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Артикул: ЦВ 9257-(1)
Наличие: Нет в наличии
149 000 тг.
Купить в один клик добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначены для непосредственного включения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

Диапазон измерения преобразуемого входного сигнала, ВДиапазон изменения выходного аналогового сигнала, мАСопротивление нагрузки, кОм
0-1
0-5
0-10
0-60
0-100
0-150
0-250
0-400
0-500
0–5 0–3.0
0–20 0–0.5
4–20 0–0.5
±1
±5
±10
±60
±100
±150
±250
±400
±500
0–2.5–5 0–3.0
±5 0–3.0
4–12–20 0–0.5
0–10–20 0–0.5
Цвет индикаторов (без указания в заказе — зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Допускаемый ток, коммутируемый каждым реле, А 0.3
Допускаемое напряжение, коммутируемое каждым реле, В 250
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от:
- измерительной цепи с номинальными значениями входного сигнала 1, 5, 10 В, не более, В·А 0.02
- измерительной цепи с номинальными значениями входного сигнала 60 В, не более, В·А 0.10
- измерительной цепи с номинальными значениями входного сигнала 100 В, не более, В·А 0.15
- измерительной цепи с номинальными значениями входного сигнала 150 В, не более, В·А 0.20
- измерительной цепи с номинальными значениями входного сигнала 250 В, не более, В·А 0.35
- измерительной цепи с номинальными значениями входного сигнала 400 и 500 В, не более, В·А 0.70
- источника питания, не более, В·А 6.0
Габаритные размеры:
- для ЦВ 9257Е, мм 98х98x138
- для ЦВ 9257Р, мм 120х120х138
Масса не более, кг 1.0
Диапазон рабочих температур, °C от -40 до +50

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.

Пример записи при заказе измерительного преобразователя ЦВ 9257Е, с диапазоном измерения преобразуемого входного сигнала от минус 250 до плюс 250 В, с портом RS-485, без реле, с диапазоном изменения выходного аналогового сигнала 4–12–20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В:
