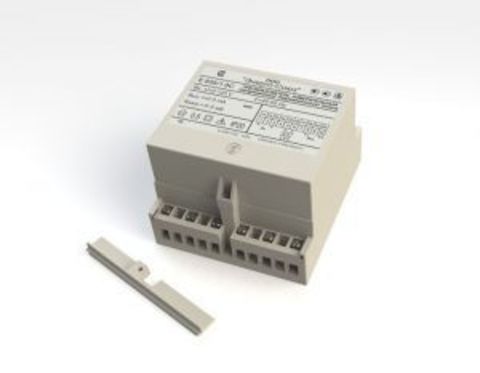

Область применения: могут применяться для контроля напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
Измерительные преобразователи предназначены для включения непосредственно или через измерительные трансформаторы напряжения в цепи с рабочим напряжением до 500 В включительно.

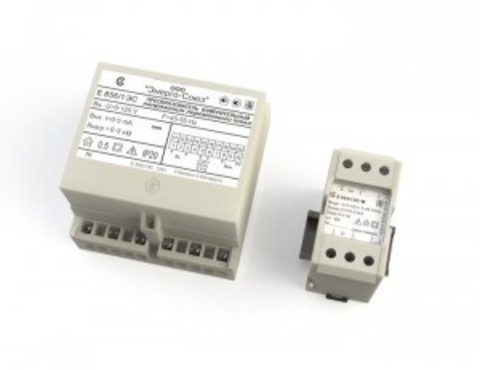

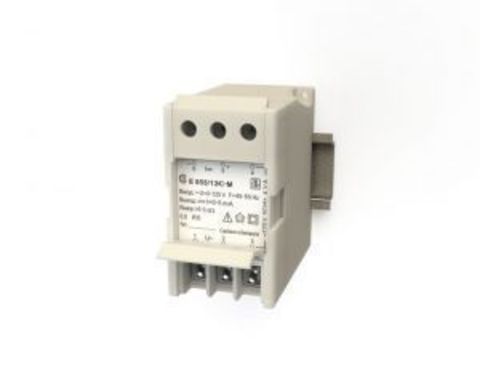

По числу и виду преобразуемых входных сигналов измерительные преобразователи Е 855/1ЭС-М – Е 855/4ЭС-М, Е 855/1ЭС – Е 855/4ЭС являются одноканальными, измерительные преобразователи Е 855/5ЭС – Е 855/8ЭС являются двухканальными, измерительные преобразователи Е 855/9ЭС – Е 855/12ЭС являются трехканальными.
По заказу потребителя возможно изготовление трехканальных измерительных преобразователей Е 855ЭС с объединенной нейтралью. При этом их обозначение при заказе будет: Е 855/9.3ЭС, Е 855/10.3ЭС, Е 855/11.3ЭС, Е 855/12.3ЭС.
| Тип и модификация |
Диапазон измер. входных сигналов, B |
Диапазон измен. выходного аналогового сигнала, мА |
Нормирующее значение выходного сигнала |
Диапазон измен. сопр. нагрузки, кОм |
Кол. каналов |
Диапазон измен. частоты входного сигнала, Гц |
Е 855/1ЭС,
Е 855/1ЭС-М |
0 – 125
0 – 250
0 – 400
0 – 500 |
0 – 5 |
5 |
0 – 3.0 |
1 |
45 – 55 |
Е 855/2ЭС,
Е 855/2ЭС-М |
75 – 125 |
Е 855/3ЭС,
Е 855/3ЭС-М |
0 – 125
0 – 250
0 – 400
0 – 500 |
4 – 20 |
20 |
0 – 0.5 |
Е 855/4ЭС,
Е 855/4ЭС-М |
75 – 125 |
| Е 855/5ЭС |
0 – 125
0 – 250
0 – 400
0 – 500 |
0 – 5 |
5 |
0 – 3.0 |
2 |
| Е 855/6ЭС |
4 – 20 |
20 |
0 – 0.5 |
| Е 855/7ЭС |
75 – 125 |
0 – 5 |
5 |
0 – 3.0 |
| Е 855/8ЭС |
4 – 20 |
20 |
0 – 0.5 |
| Е 855/9ЭС |
0 – 125
0 – 250
0 – 400
0 – 500 |
0 – 5 |
5 |
0 – 3.0 |
3 |
| Е 855/10ЭС |
4 – 20 |
20 |
0 – 0.5 |
| Е 855/11ЭС |
75 – 125 |
0 – 5 |
5 |
0 – 3.0 |
| Е 855/12ЭС |
4 – 20 |
20 |
0 – 0.5 |
|
Примечания:
-
- Для многоканальных преобразователей параметры входных и выходных сигналов всех каналов одинаковы;
- Максимальное напряжение на входе каждого канала измерительного преобразователя 500 В.
|
| Пределы допускаемой основной погрешности, % |
±0.5 |
| Питание осуществляется по одному из следующих вариантов: |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В); |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В для всех измерительных преобразователей, кроме Е 855/[ 1 – 4 ]ЭС-М (при заказе — универсальное питание 220); |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В); |
| - для Е 855/[ 2, 4 ] ЭС возможно питание от измерительной цепи (при заказе — питание от изм. цепи). |
| Мощность, потребляемая от: |
| - измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей), не более |
| - для Е 855ЭС с диапазонами измерения входного сигнала 0 – 125, 75 – 125 В, В·А |
0.3 |
| - для Е 855ЭС с диапазоном измерения входного сигнала 0 – 250 В, В·А |
0.6 |
| - для Е 855ЭС с диапазоном измерения входного сигнала 0 – 400 В, В·А |
1.0 |
| - для Е 855ЭС с диапазоном измерения входного сигнала 0 – 500 В, В·А |
1.2 |
| - источника питания, не более: |
| - для Е 855/[ 1 – 4 ]ЭС-М, Е 855/[ 1 – 4]ЭС, В·А |
4.0 |
| - для Е 855/[ 5 – 8 ]ЭС, В·А |
5.0 |
| - для Е 855/[ 9 – 12 ]ЭС, В·А |
6.0 |
| Габаритные размеры не более: |
| - для Е 855/[ 1 – 4 ]ЭС-М, мм |
44x81x72 |
| - для Е 855/[ 1 – 12 ]ЭС, мм |
110х125x80 |
| Масса не более: |
| - для Е 855/[ 1 – 4 ]ЭС-М, Е 855/[ 1 – 8 ]ЭС, кг |
0.8 |
| - для Е 855/[ 9 – 12 ]ЭС, кг |
1.2 |
| Диапазон рабочих температур, °C |
от -30 до +60 |
При заказе необходимо указать: тип, модификацию, конструктивное исполнение, определяющее его габаритные размеры, верхнее значение диапазона измерений входного сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Е 855/1ЭС; 125 В; с креплением на шину DIN-35, питание ~220 В; — 15 шт;
Е 855/10.3ЭС; 125 В; с креплением на шину DIN-35; универсальное питание 220; — 20 шт.
