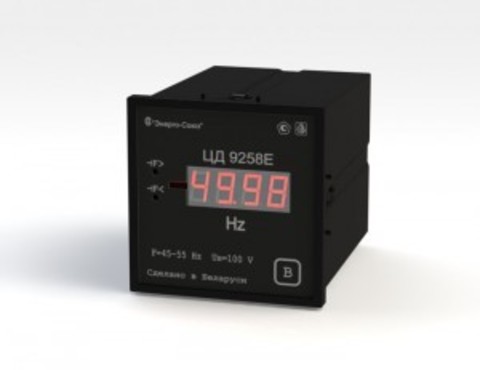

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
| Диапазон изменения напряжения входного сигнала, В | Номинальное значение напряжения входного сигнала, В | Диапазон измерения частоты преобразуемого входного сигнала, Гц | Номинальное значение частоты преобразуемого входного сигнала, Гц |
|---|
| 75 – 125 |
100 |
45 – 55 |
50 |
| 187 – 242 |
220 |
| Цвет индикаторов (без указания в заказе — зелёный): |
зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % |
±0.05 |
| Допускаемый ток, коммутируемый каждым реле, А |
0.3 |
| Допускаемое напряжение, коммутируемое каждым реле, В |
250 |
| Питание осуществляется по одному из следующих вариантов: |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц; |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; |
| - от измерительной цепи напряжением от 75 до 125 В. |
| Мощность, потребляемая от: |
|
| - измерительной цепи, не более, В·А |
0.5 |
| - источника питания, не более, В·А |
6.0 |
| Габаритные размеры: |
| - для ЦД 9258Е, мм |
98x98x138 |
| - для ЦД 9258Р, мм |
120х120х138 |
| Масса не более, кг |
1.0 |
| Диапазон рабочих температур, °C |
от -40 до +50 |
При заказе необходимо указать: конструктивное исполнение измерительных преобразователей, пятиразрядный цифровой код, определяющий диапазон изменения входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.
Пятиразрядный цифровой код указывается условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительных преобразователей ЦД 9258Е, с номинальным значением входного напряжения 220 В, с портом RS-485, без реле, с выходным аналоговым сигналом от 4 до 20 мА, с питанием от источника напряжения переменного тока или постоянного тока с номинальным напряжением 220 В:
