Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Предназначены для включения непосредственно или через измерительные трансформаторы напряжения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
| Диапазон измерения преобразуемого входного сигнала, В |
Номинальное значение преобразуемого входного сигнала Uн, В |
Частота преобразуемого входного сигнала, Гц |
0 – 125
0 – 250
0 – 400
0 – 500
75 – 125 |
100
250
400
500
100 |
45 – 55 |
| Диапазон изменения выходного сигнала, мА |
Диапазон сопротивления нагрузки, кОм |
| 0 – 5 |
0 – 3.0 |
| 4 – 20 |
0 – 0.5 |
| Цвет индикаторов (без указания в заказе — зелёный): |
зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % |
±0.5 |
| Допускаемый ток, коммутируемый каждым реле, А |
0.3 |
| Допускаемое напряжение, коммутируемое каждым реле, В |
250 |
| Питание осуществляется по одному из следующих вариантов: |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц; |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; |
| - от измерительной цепи напряжением от 75 до 125 В. |
| Мощность, потребляемая от: |
|
| - измерительной цепи, не более, В·А |
0.5 |
| - источника питания, не более, В·А |
6.0 |
| Габаритные размеры: |

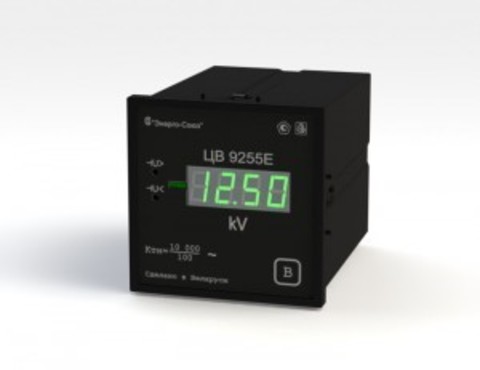

| - для ЦВ 9255Е, мм |
98x98x138 |
| - для ЦВ 9255Р, мм |
120х120х138 |
| Масса не более, кг |
1.0 |
| Диапазон рабочих температур, °C |
от -40 до +50 |
При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, пятиразрядный цифровой код, определяющий диапазон измерения входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу и вариант питания.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительных преобразователей ЦВ 9255Е, с диапазоном измерения преобразуемого входного сигнала 0 – 250 В, с портом RS-485, без реле, с выходным аналоговым сигналом от 4 до 20 мА, с питанием от источников переменного или постоянного тока с номинальным напряжением 220 В:
