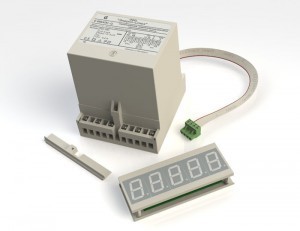

Область применения: измерительные преобразователи могут применяться для контроля постоянного тока в электрических системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
Измерительные преобразователи Е 856ЭС-Ц предназначены для включения непосредственно, от наружных шунтов с номинальным значением выходного напряжения 75 мВ или от измерительных преобразователей.
По числу преобразуемых электрических величин измерительные преобразователи по заказу потребителя могут изготавливаться как одноканальными, так и двухканальными, с одинаковыми параметрами сигналов по каждому каналу.
Одноканальные измерительные преобразователи по заказу потребителя могут иметь один, два или три выхода с одинаковыми параметрами сигнала по каждому аналоговому выходу.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.
Измерительные преобразователи, имеющие выносное показывающее устройство, содержат встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.
| Тип и модификация |
Наличие |
| RS-485 |
Показывающего устройства |
Аналогового выхода |
| Е 856/1ЭС-Ц |
Есть |
Есть |
Нет |
| Е 856/2ЭС-Ц |
Есть |
Нет |
| Е 856/3ЭС-Ц |
Нет |
Есть |
| Е 856/4ЭС-Ц |
Есть |
Есть |
Есть |
| Е 856/5ЭС-Ц |
Есть |
Нет |
| Е 856/6ЭС-Ц |
Нет |
Есть |
Диапазоны преобразования
входного сигнала |
Аналоговый выход |
| диапазон изменения выходного сигнала |
номинальное значение выходного сигнала |
диапазон изменения сопротивления нагрузки, кОм |
0 – 75 мВ
0 – 5 мА
0 – 20 мА
4 – 20 мА |
0 – 5 мА |
5 мА |
0 – 3 |
0 – 20 мА
4 – 20 мА |
20 мА |
0 – 0.5 |
| 0 – 5 В |
5 В |
1 – 100 |
| 0 – 10 В |
10 В |
2 – 100 |
±5 мА
±20 мА
±75 мВ
0 – 2.5 – 5 мА
0 – 10 – 20 мА
4 – 12 – 20 мА |
±5 мА
0 – 2.5 – 5 мА |
5 мА |
0 – 3 |
0 – 10 – 20 мА
4 – 12 – 20 мА |
20 мА |
0 – 0.5 |
±5 В
0 – 2.5 – 5 В |
5 В |
1 – 100 |
±10 В
0 – 5 – 10 В |
10 В |
2 – 100 |
| Цвет индикаторов показывающего устройства (без указания в заказе — зелёный): |
зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % |
±0.5 |
| Питание осуществляется по одному из следующих вариантов: |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В); |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220); |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В). |
| Мощность, потребляемая от: |
| - измерительной цепи, не более, В·А |
0.2 |
| - источника питания, не более, В·А |
10.0 |
| Габаритные размеры не более: |
|
| - для измерительного преобразователя, мм |
110x125x132 |
| - для показывающего устройства, мм |
130x60x30 |
| Масса не более: |
|
| - для измерительного преобразователя, кг |
1.5 |
| - для показывающего устройства, кг |
0.4 |
| Диапазон рабочих температур, °C |
от -30 до +55 |
При заказе необходимо указать тип и модификацию измерительного преобразователя, диапазон преобразования входного сигнала (при непосредственном включении измерительного преобразователя) или номинальное значение сигнала в первичной цепи (при включении от наружных шунтов или измерительных преобразователей), диапазон изменения сигнала на аналоговом выходе (для измерительных преобразователей с аналоговым выходом), количество каналов (для двухканальных измерительных преобразователей) или количество выходов (для одноканальных измерительных преобразователей), тип питания прибора. При заказе быстродействующего измерительного преобразователя необходимо указать время установления выходного аналогового сигнала. Пульсации входного сигнала до 100 % при заказе Е 856ЭС-Ц с диапазоном преобразования входного сигнала 0 – 75 мВ должны оговариваться особо.
Пример записи при заказе двухканального измерительного преобразователя Е 856ЭС-Ц, имеющего порт RS-485, выносной индикатор и аналоговый выход, с входным сигналом 4 – 20 мА, с выходным сигналом 0 – 5 мА, с питанием от источника напряжения переменного или от источника напряжения постоянного тока с номинальным значением 220 В, с временем установления выходного аналогового сигнала не более 5 мс:
Е 856/4ЭС-Ц; 4 – 20 мА; 0 – 5 мА; 2 канала; универсальное питание 220; 5 мс; — 10 шт.
