Область применения: измерительные преобразователи могут применяться для контроля активной мощности трехфазного тока в электрических системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности, устанавливаться на диспетчерских щитах для отображения измеряемой информации.
Предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.

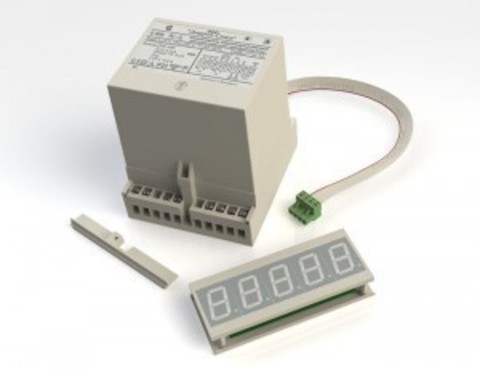

Измерительные преобразователи, имеющие выносное показывающее устройство, содержат встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.
| Тип и модификация |
Наличие |
| RS-485 |
Выносного индикатора |
Аналогового выхода |
| Е 859/1ЭС-Ц |
да |
да |
нет |
| Е 859/2ЭС-Ц |
да |
нет |
| Е 859/3ЭС-Ц |
нет |
да |
| Е 859/4ЭС-Ц |
да |
да |
да |
| Е 859/5ЭС-Ц |
да |
нет |
| Е 859/6ЭС-Ц |
нет |
да |
| Е 859/7ЭС-Ц |
да |
да |
нет |
| Е 859/8ЭС-Ц |
да |
нет |
| Е 859/9ЭС-Ц |
нет |
да |
| Е 859/10ЭС-Ц |
да |
да |
да |
| Е 859/11ЭС-Ц |
да |
нет |
| Е 859/12ЭС-Ц |
нет |
да |
| Тип и модификация |
Параметры преобразуемого входного сигнала |
| Ток IA = IC, А |
Напряжение UAB, UBC, UCA, В |
cos φ |
Частота, Гц |
| Диапазон преобр. |
Номинальное значение, Iн |
Диапазон преобр. |
Номинальное значение, Uн |
Номинальное значение |
| Е 859/1ЭС-Ц |
0-1.0
0-5.0 |
1.0
5.0 |
0-120
0-264
0-456 |
100
220
380 |
плюс 1
и
минус 1 |
45-55 |
| Е 859/2ЭС-Ц |
| Е 859/3ЭС-Ц |
| Е 859/4ЭС-Ц |
| Е 859/5ЭС-Ц |
| Е 859/6ЭС-Ц |
| Е 859/7ЭС-Ц |
80-120
176-264 |
100
220 |
| Е 859/8ЭС-Ц |
| Е 859/9ЭС-Ц |
| Е 859/10ЭС-Ц |
| Е 859/11ЭС-Ц |
| Е 859/12ЭС-Ц |
| Диапазон изменения выходного аналогового сигнала, мА |
Диапазон изменения коэффициента мощности cos φ |
Диапазон сопротивления нагрузки, кОм |
| ±5 |
плюс 1-0-минус 1-0-плюс 1 |
0 – 3.0 |
| 0 – 2.5 – 5 |
| 4 – 12 – 20 |
0 – 0.5 |
| 0 – 5 |
плюс 1-0 |
0 – 3.0 |
| 4 – 20 |
0 – 0.5 |
| Цвет индикаторов показывающего устройства (без указания в заказе — зелёный): |
зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % |
±0.5 |
| Питание осуществляется по одному из следующих вариантов: |
| - для Е 859/[ 1 – 6 ]ЭС-Ц от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В); |
| - для Е 859/[ 1 – 6 ]ЭС-Ц от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220); |
| - для Е 859/[ 1 – 6 ]ЭС-Ц от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В); |
| - для Е 859/[ 7 – 12 ]ЭС-Ц от измерительной цепи (при заказе — питание от изм. цепи). |
| Мощность, потребляемая от: |
| - измерительной цепи, не более: |
| - для каждой последовательности цепи, В·А |
0.2 |
| - для параллельных цепей с питанием от цепи входного сигнала: |
| - от фаз А и С, В·А |
10.0 |
| - от фазы В, В·А |
0.2 |
| - для каждой параллельной цепи с питанием от сети переменного тока, В·А |
0.2 |
| - источника питания, не более, В·А |
10.0 |
| Габаритные размеры не более: |
| - для измерительного преобразователя, мм |
110x125x132 |
| - для внешнего показывающего устройства, мм |
130х60х30 |
| Масса не более: |
| - для измерительного преобразователя, кг |
1.5 |
| - для внешнего показывающего устройства, кг |
0.4 |
| Диапазон рабочих температур, °C |
от -30 до +55 |
При заказе необходимо указывать тип, модификацию, номинальные значения тока и напряжения входного сигнала, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), коэффициент трансформации измерительного трансформатора (для измерительных преобразователей, имеющих порт для связи с показывающим устройством и предназначенных для подключения через измерительный трансформатор), тип питания прибора.
Пример записи при заказе измерительного преобразователя Е 859/6ЭС-Ц с номинальным значением тока входного сигнала 5 А, с номинальным значением напряжения входного сигнала 220 В, с диапазоном изменения выходного аналогового сигнала от 4 до 20 мА, с коэффициентами трансформации соответственно тока и напряжения KTi = 1000/5, KTu = 6000/220, с питанием от источника напряжения переменного тока 220 В частотой 50 Гц:
Е 859/6ЭС-Ц; 5 А; 220 В; 4 - 20 мА; КТi = 1000/5; КТu = 6000/220; питание ~220 В; — 40 шт.
