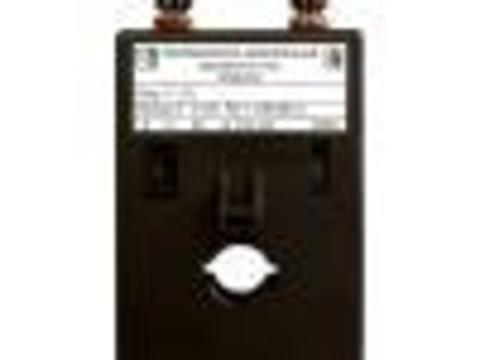

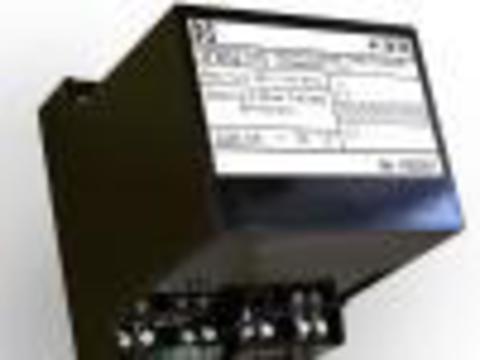

ЭП8527 Преобразователи измерительные переменного тока и напряжения переменного тока ЭП8527

В зависимости от вида и величины преобразуемого сигнала ИП имеют девятнадцать модификаций.

Измерительные преобразователи (далее - ИП) предназначены:
- модификации ЭП8527/1, ЭП8527/2, ЭП8527/12, ЭП8527/16, ЭП8527/17 –  для   линейного  преобразования  переменного  тока  рабочих режимов  в унифицированный выходной сигнал переменного  тока;
- модификации ЭП8527/4-ЭП8527/11 –  для   линейного  преобразования   переменного   тока режимов перегрузки  в  унифицированный выходной сигнал переменного тока;
-  модификации ЭП8527/14, ЭП8527/15, ЭП8527/18, ЭП8527/19 – для  линейного преобразования  переменного тока рабочих режимов и режимов перегрузки в унифицированный  выходной сигнал переменного тока;
-  модификации ЭП8527/3, ЭП8527/13  –  для  линейного  преобразования   напряжения  переменного тока  рабочих режимов  и  режимов перегрузки  в унифицированный  выходной сигнал переменного тока.
Диапазон частот входного и выходного сигналов ИП от 45 до 55 Гц.
Для обеспечения измерений переменного тока в рабочем режиме и в режиме перегрузки ИП ЭП8527/1, ЭП8527/2, ЭП8527/12 соединяют с соответствующими ИП ЭП8527/4-ЭП8527/11 по схеме, приведенной в руководстве по эксплуатации.
 ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 являются одноканальными изделиями. Количество каналов в ИП ЭП8527/3, ЭП8527/13-ЭП8527/19  от одного до четырех (по заказу).
В ИП обеспечивается гальваническое разделение между входными и выходными цепями в каждом канале, а также между цепями любого  канала и цепями остальных каналов.

            Характеристики входных и выходных сигналов

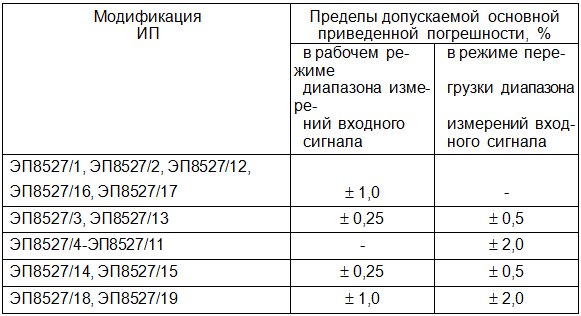

                ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

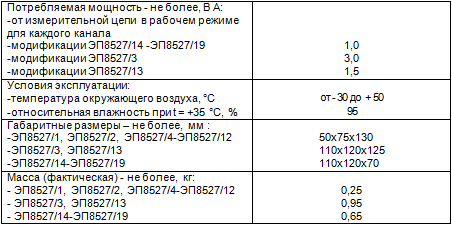

                  ОСНОВНЫЕ ДАННЫЕ
