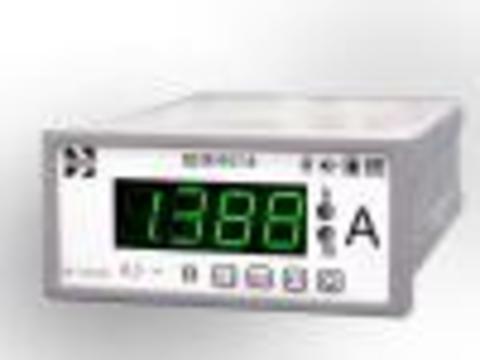

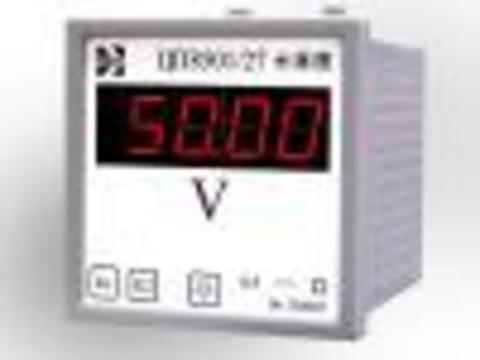

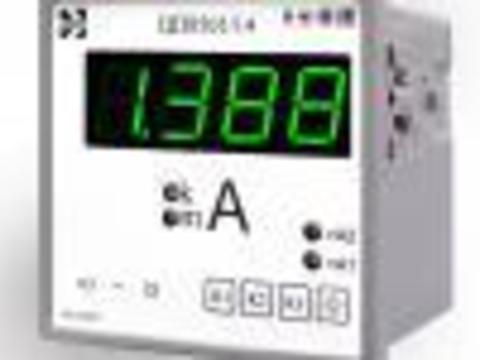

Устройства измерительные ЦП8501 предназначены для измерения переменного или постоянного тока, переменного или постоянного напряжения, преобразования измеренных значений с учетом коэффициентов преобразования первичных преобразователей электрических и неэлектрических величин, имеющих выходной аналоговый сигнал постоянного тока, шунтов или коэффициентов трансформации внешних измерительных трансформаторов в цифровой код для отображения на собственном цифровом табло и для передачи информации по интерфейсам RS-485 в автоматизированную систему сбора данных или на монитор ПЭВМ, а также в унифицированный выходной аналоговый сигнал постоянного тока.
Модификации ЦП8501/1 - ЦП8501/6 (миллиамперметры) предназначены для измерения силы постоянного тока и могут включаться на выход измерительных преобразователей электрических и неэлектрических параметров, имеющих выходной аналоговый сигнал постоянного тока, с отображением на цифровом табло устройств измеряемых параметров в первичных цепях.
Модификации ЦП8501/7 - ЦП8501/14 (миллиамперметры, амперметры) предназначены для измерения силы переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы тока.
Модификации ЦП8501/15 - ЦП8501/26 (вольтметры) предназначены для измерения напряжения переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы напряжения.
Модификации ЦП8501/27 - ЦП8501/30 (вольтметры) предназначены для измерения напряжения постоянного тока и прямого включения в измерительную цепь.
Модификации ЦП8501/31 - ЦП8501/38 (амперметры, милливольтметры) предназначены для измерения постоянного тока и включения в измерительную цепь непосредственно или через внешние шунты с номинальным напряжением 75 mV или 100 mV.
Устройства изготавливаются в корпусах с габаритными размерами 120х120х130 mm, 96х96х130 mm , 96х96х85 mm , 96х48х130 mm,72х72х85 mm , в них может быть установлена звуковая сигнализация выхода измеряемого параметра за заданные уровни уставок, дополнительный интерфейс RS-485_2, два встроенных реле для переключения своими контактами внешних электрических цепей переменного или постоянного тока напряжением до 250 V и током до 0,12 А.
В устройствах имеется возможность изменения диапазона показаний цифрового табло (числовое значение Н любое в пределах от 1 до 8332 и разделительная точка после любого значащего разряда из 4-х возможных) и размерности единицы измерения в энергонезависимой памяти прибора без его вскрытия непосредственно на объекте эксплуатации при помощи кнопок на передней панели, на цифровых табло устройств отображаются значения и единицы измерения параметров первичных цепей, а также обеспечивается гальваническое разделение входных и выходных цепей, всех цепей и цепи питания.

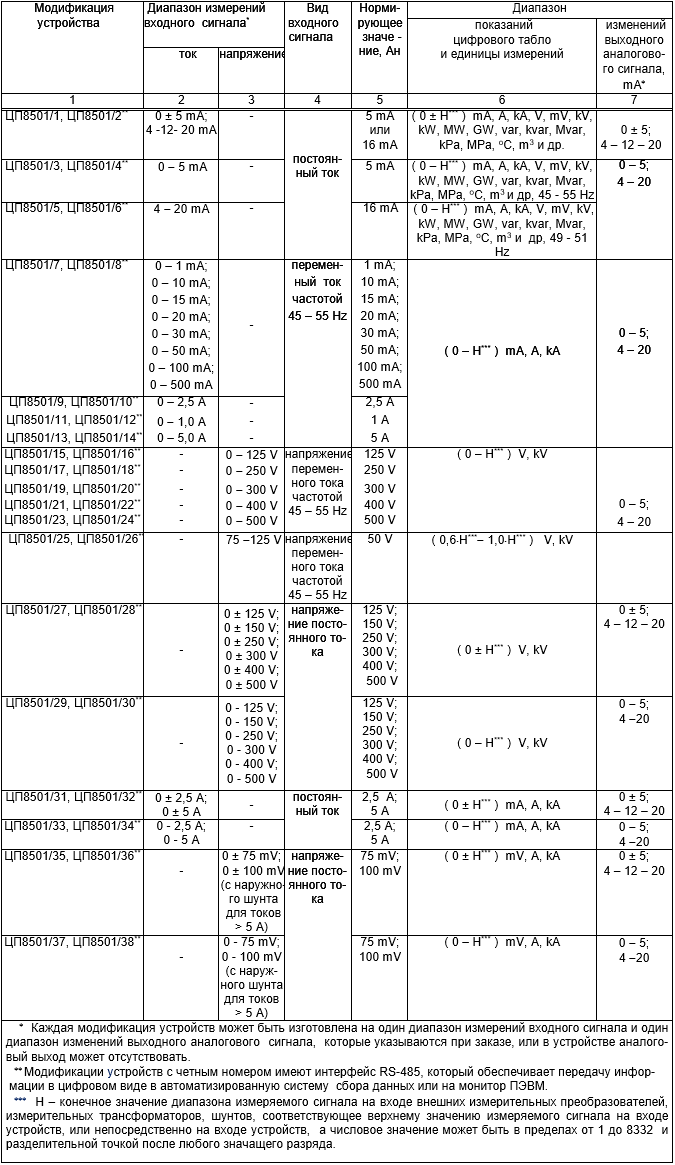

Характеристики входных и выходных сигналов

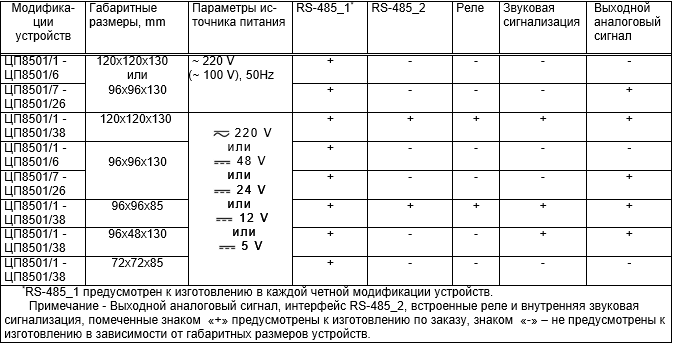

Функциональный состав устройств в зависимости от габаритных размеров

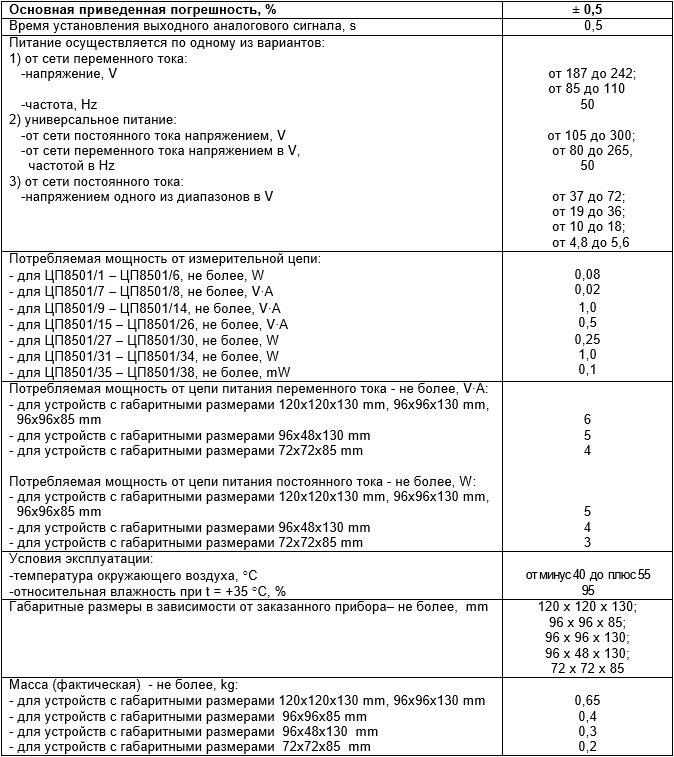

ОСНОВНЫЕ ДАННЫЕ
