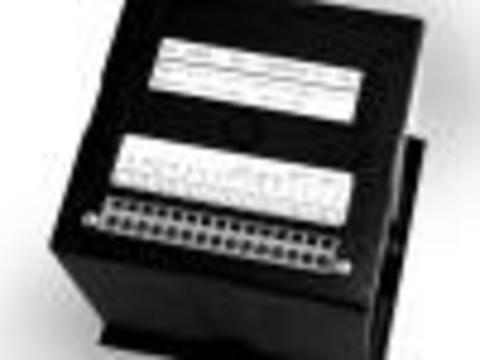

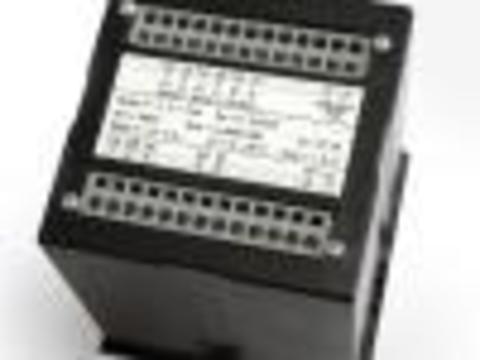

Устройства предназначены для измерения активной или (и) реактивной мощности трехфазных трехпроводных сетей переменного тока, в зависимости от модификации.
Устройства имеют 40 модификаций.
Модификации ЦП8506/1 - ЦП8506/8, ЦП8506/17 - ЦП8506/24 предназначены для измерения активной мощности, отображения её на цифровом табло устройства (далее - цифровом табло) и преобразования в выходной аналоговый сигнал.
Модификации ЦП8506/9 - ЦП8506/16, ЦП8506/25 - ЦП8506/32 предназначены для измерения реактивной мощности, отображения её на цифровом табло и преобразования в выходной аналоговый сигнал.
Модификации ЦП8506/33 - ЦП8506/40 предназначены для измерения активной и реактивной мощностей, отображения их на цифровых табло и преобразования в гальванически развязанные выходные аналоговые сигналы.
Модификации ЦП8506/2, ЦП8506/4, ЦП8506/6, ЦП8506/8, ЦП8506/10, ЦП8506/12, ЦП8506/14, ЦП8506/16, ЦП8506/18, ЦП8506/20, ЦП8506/22, ЦП8506/24, ЦП8506/26, ЦП8506/28, ЦП8506/30, ЦП8506/32, ЦП8506/34, ЦП8506/36, ЦП8506/38, ЦП8506/40 имеют встроенный интерфейс RS-485 для передачи информации в цифровом коде в автоматизированную систему с протоколами обмена данными MODBUS(RTU) и “МНПП”Электроприбор”.

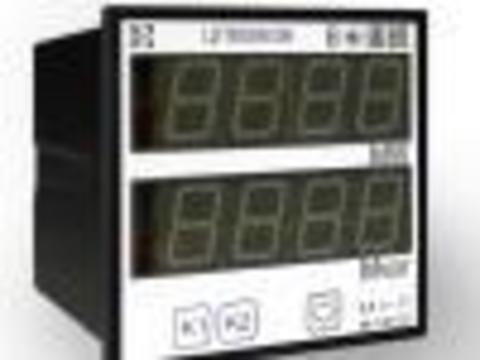

. В трехфазную сеть для измерения мощностей устройства могут включаться непосредственно или после измерительных трансформаторов тока и напряжения, поэтому отображение активной и реактивной мощностей на цифровых табло производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения. Каждое цифровое табло имеет четыре значащих разряда для отображения мощностей и знак “-” при необходимости, , цвет свечения табло - зеленый, красный или желтый указывается при заказе,а для единиц измерения используются десятичные приставки системы СИ (k -кило-кратность 10 3, М-мега-кратность 10 6, G. – гига- -кратность 10 9). Мощности на цифровых табло отображаются в ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, в зависимости от модификации
В устройствах ЦП8506 имеется возможность кнопками на передней панели без вскрытия прибора непосредственно на объекте эксплуатации изменять значение шкалы N (см. таблицу ниже, значение N может быть любым в пределах от 1 до 8330, разделительная точка может устанавливаться после любой цифры). В приборе реализовано гальваническое разделение входных и выходных цепей, цепи питания и остальных цепей, выходных цепей между собой.

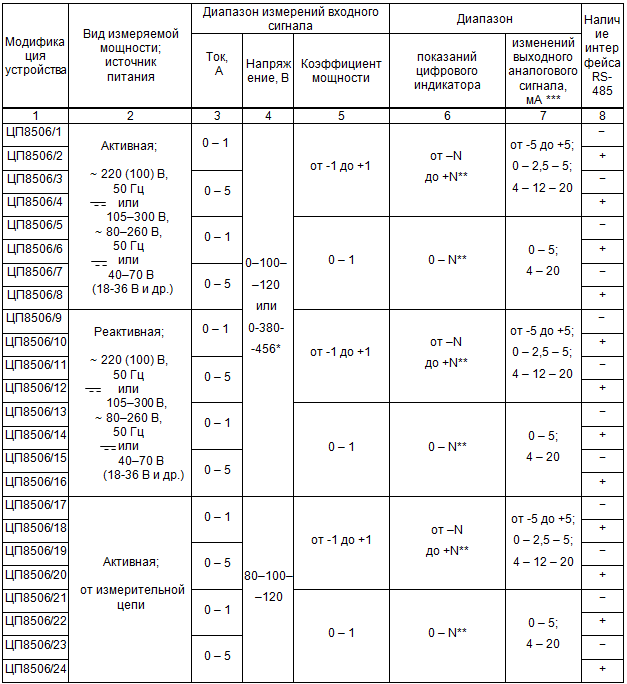

Характеристики входных и выходных сигналов
Продолжение таблицы 1.1
ОСНОВНЫЕ ДАННЫЕ
