Преобразователи измерительные цифровые ЦП8507 (далее – ЦП), предназначены для измерения действующих значений фазных токов (IA, IB, IC), действующего значения силы тока нулевойпоследовательности (Iо), фазных напряжений (UA, UB, UC), линейных напряжений (UAB, UBC, UCA), действующего значения напряжения нулевой последовательности (Uо), фазных активных мощностей (PA, PB, PC) и суммарной активной мощности (P), фазных реактивных мощностей (QA, QB, QC) и суммарной реактивной мощности (Q), фазных полных мощностей (SA, SB, SC) и суммарной полной мощности (S), коэффициентов мощностей (КР и КРА, КРВ, КРС), частоты (F), среднеарифметических значений токов (IСР) и среднеарифметических значений напряжений (Uфср, Uлср) трехпроводных и четырехпроводных трехфазных сетей переменного тока частотой 50 Hz, преобразования их в цифровой код и передачи информации по 2-м независимым каналам интерфейса RS-485.
ЦП изготавливают 12 модификаций. Все модификации ЦП8507 изготавливаются с двумя гальванически развязанными каналами интерфейса RS-485. Первый канал RS-485_1 обеспечивает передачу информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления (АСДУ), второй канал RS-485_2 используется для передачи информации в цифровом коде с целью отображения ее на выносных индикаторах типа ИЦ8511/1 и других служебных нужд, а также может работать аналогично каналуRS-485_1. К интерфейсу RS-485_2 каждого ЦП8507 допускается подключать до 32-х индикаторов типа ИЦ8511/1.
Модификации ЦП8507/1 - ЦП8507/6 могут работать в четырёхпроводных и трёхпроводных трехфазных сетях переменного тока частотой 50 Гц, модификации ЦП8507/7 - ЦП8507/12 изготавливаются только для трёхпроводных трехфазных сетей.
Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 отображают любые три измеренные (или вычисленные) параметра (в зависимости от заказа) на трех встроенных цифровых табло (далее – цифровые табло) и преобразуют их в три унифицированные выходные аналоговые сигналы постоянного тока, все параметры передаются по 2-м каналам интерфейса RS-485.). В трехфазную сеть для измерения параметров приборы могут включаться непосредственно или после измерительных трансформаторов тока и напряжения,поэтому отображение параметров производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения. Каждое цифровое табло имеет четыре значащих разряда для отображения параметров и знак “-”, а также для единиц измерения используются десятичные приставки системы СИ (k -кило-кратность 10 3, М-мега-кратность 10 6, G. – гига- -кратность 10 9).
Отображение параметров трехфазных сетей переменного тока может производиться на дополнительных цифровых индикаторах типа ИЦ8511/1(на каждом индикаторе имеется три цифровых табло, на каждом табло по четыре значащих разряда и знак "-" , высота цифр 20 мм, цвет свечения каждого табло зеленый, красный или желтый и отображение конкретного параметра на каждом табло программируется заказчиком), подключенных к ЦП8507.
Модификации ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 не имеют цифровых табло и выходных аналоговых сигналов, выполнены в корпусе для навесного монтажа или монтажа на DIN-рейку 35 мм, работают с дополнительными цифровыми индикаторами ИЦ8511/1, передают информацию по 2-м независимым каналам интерфейса RS-485 и имеют минимальную цену..
В ЦП8507 имеется возможность по каналу интерфейса RS-485_1 (в модификациях ЦП8507/1,2,7,8 дополнительно кнопками на передней панели) без вскрытия прибора непосредственно на объекте эксплуатации изменять коэффициенты трансформации тока и напряжения, схему подключения, а также параметры, отображаемые на табло и преобразуемые в аналоговые выходы. В приборе реализовано гальваническое разделение входных и выходных цепей, цепи питания и остальных цепей, выходных цепей между собой.

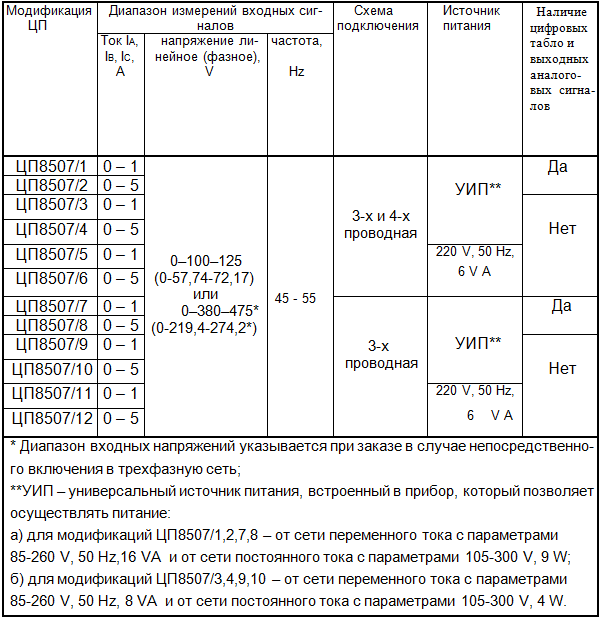

Модификации ЦП8507 приведены в таблице

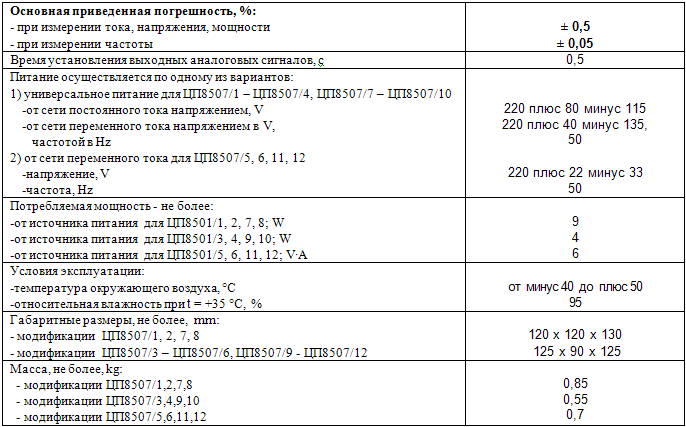

ОСНОВНЫЕ ДАННЫЕ
Снижение стоимости измерения и отображения параметров трехфазной электрической сети при использовании ЦП8507 с ИЦ8511
В энергообъединениях и энергоемких объектах различных отраслей промышленности в требуемых точках оптимальным является измерение и отображение трех токов 3хI, трех напряжений 3хU, активной Р, реактивной Q мощности, частоты F) т.е. девяти параметров.
Стремление сэкономить за счет измерений и отображений одного тока и одного напряжения приводит к потере информации о неравномерной нагрузке фаз, о перекосе фазных и линейных напряжений, к увеличению погрешностей измерений мощностей, может привести к потере информации о техническом состоянии сети в динамике.
На базе многофункциональных ЦП8507 (измерение 29 параметров) и цифровых индикаторов ИЦ8511 имеется возможность организовать измерения (телеизмерения – ТИ и телесигнализацию – ТС) и отображения параметров трехфазных сетей без потери информации на действующих, реконструируемых и строящихся подстанциях при значительном снижении стоимости измерений и отображений.
1. действующие подстанции
До настоящего времени на действующих подстанциях для измерения параметров используют измерительные преобразователи (далее – ИП) с передачей их выходных аналоговых сигналов системой телемеханики в диспетчерский зал, где организуется на диспетчерских щитах отображение измеренных параметров для визуального контроля на аналоговых стрелочных приборах (далее – АСП) или аналоговых цифровых приборах (далее – АЦП).
Переход от ИП, системы телемеханики, АСП или АЦП к ЦП8507, сети интерфейса, ИЦ8511 может быть поэтапным с минимальными текущими затратами в следующем рекомендуемом порядке:
1.1 по окончании срока службы или отказе ИП взамен его рекомендуется приобрести ЦП8507/3-6, 9-12 и три индикатора ИЦ8511;
1.2 в точке измерения снимают все ИП, с диспетчерского щита соответствующие АСП или АЦП и переводят их в подменный фонд для проведения аналогичных измерений и отображений в других сетях или в других точках измерений;
1.3 устанавливают ЦП8507 и подключают его к измеряемой сети вместо снятых ИП;
1.4 организуют две сети интерфейса RS-485_1 и RS-485_2;
1.5 на диспетчерский щит устанавливают ИЦ8511 взамен снятых АСП или АЦП и подключают их к сети интерфейса RS-485_2.
В таблице 1 приведены данные при использовании для измерений параметров ИП, а для их отображений АСП или АЦП
Таблица 1
В таблице 2 приведены данные при использовании для измерений и отображений

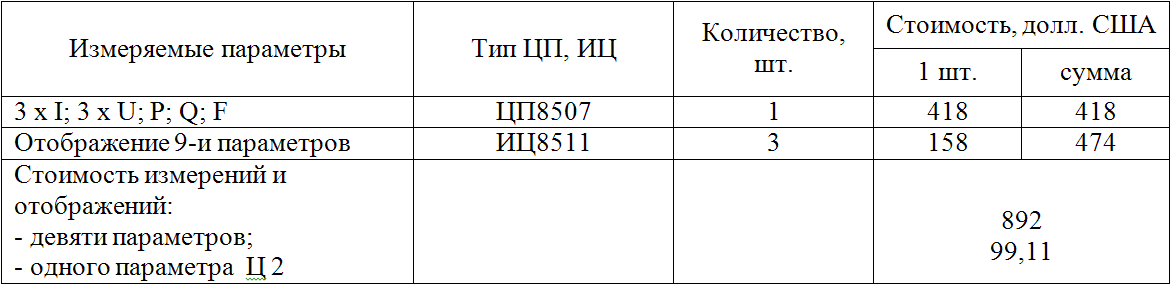

ЦП8507/3, 4, 9, 10 и ИЦ8511
Таблица 2
Сравнение данных таблицы 1 и 2 дает снижение стоимости измерения и отображения одного параметра при использовании ЦП8507 с ИЦ8511
Ц 1 – Ц 2 = 162,44 – 99,11 = 63,33 долл. США
или [(Ц 1 – Ц 2) / Ц 1] ´ 100 % = 39 %
2. реконструируемые и строящиеся подстанции
На реконструируемых и строящихся подстанциях кабели от измерительных трансформаторов заводят непосредственно в диспетчерские залы, а приборы измерений и отображений параметров устанавливают на диспетчерские щиты.
В таблице 3 приведены данные при использовании для измерений и отображений параметров ЦП8507/1,2,7,8 и ИЦ8511

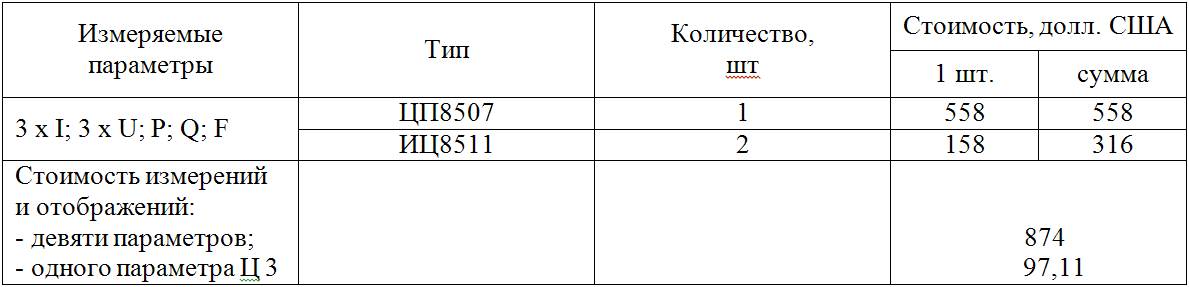

Таблица 3
Снижение стоимости измерения и отображения параметра составляет
Ц 1 – Ц 3 = 162,44 – 97,11 = 65,33 долл. США
или [(Ц 1 – Ц 3) / Ц 1] ´ 100 % = 40,2 %
При измерении большего количества параметров (ЦП8507 позволяет измерять 29 параметров) стоимость одного измерения будет еще меньше.
При измерении максимальногоколичества параметров, цстоимость одного измерения составит:
- с отображение на индикаторах - 68,3$;
- без отображения - 14,4$.
Дополнительный, наиболее значительный экономический эффект на вновь строящихся подстанциях получают за счет исключения капитальных затрат на строительство щитовых залов для установки преобразователей.
