Преобразователи измерительные цифровые ЦП8507 (далее – ЦП), предназначены для измерения действующих значений фазных токов (IA, IB, IC), действующего значения силы тока нулевойпоследовательности (Iо), фазных напряжений (UA, UB, UC), линейных напряжений (UAB, UBC, UCA), действующего значения напряжения нулевой последовательности (Uо), фазных активных мощностей (PA, PB, PC) и суммарной активной мощности (P), фазных реактивных мощностей (QA, QB, QC) и суммарной реактивной мощности (Q), фазных полных мощностей (SA, SB, SC) и суммарной полной мощности (S), коэффициентов мощностей (КР и КРА, КРВ, КРС), частоты (F), среднеарифметических значений токов (IСР) и среднеарифметических значений напряжений (Uфср, Uлср) трехпроводных и четырехпроводных трехфазных сетей переменного тока частотой 50 Hz, преобразования их в цифровой код и передачи информации по 2-м независимым каналам интерфейса RS-485.
ЦП изготавливают 12 модификаций. Все модификации ЦП8507 изготавливаются с двумя гальванически развязанными каналами интерфейса RS-485. Первый канал RS-485_1 обеспечивает передачу информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления (АСДУ), второй канал RS-485_2 используется для передачи информации в цифровом коде с целью отображения ее на выносных индикаторах типа ИЦ8511/1 и других служебных нужд, а также может работать аналогично каналуRS-485_1. К интерфейсу RS-485_2 каждого ЦП8507 допускается подключать до 32-х индикаторов типа ИЦ8511/1.
Модификации ЦП8507/1 - ЦП8507/6 могут работать в четырёхпроводных и трёхпроводных трехфазных сетях переменного тока частотой 50 Гц, модификации ЦП8507/7 - ЦП8507/12 изготавливаются только для трёхпроводных трехфазных сетей.

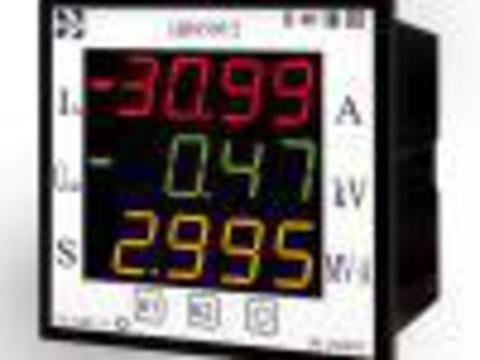

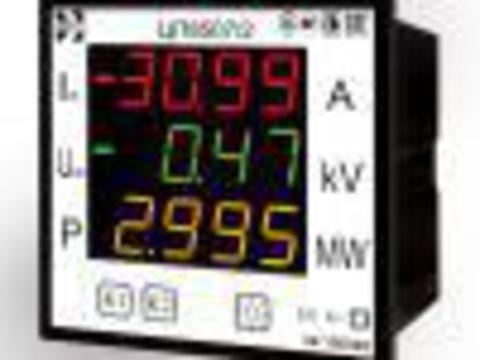

Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 отображают любые три измеренные (или вычисленные) параметра (в зависимости от заказа) на трех встроенных цифровых табло (далее – цифровые табло) и преобразуют их в три унифицированные выходные аналоговые сигналы постоянного тока, все параметры передаются по 2-м каналам интерфейса RS-485.). В трехфазную сеть для измерения параметров приборы могут включаться непосредственно или после измерительных трансформаторов тока и напряжения,поэтому отображение параметров производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения. Каждое цифровое табло имеет четыре значащих разряда для отображения параметров и знак “-”, а также для единиц измерения используются десятичные приставки системы СИ (k -кило-кратность 10 3, М-мега-кратность 10 6, G. – гига- -кратность 10 9).
Отображение параметров трехфазных сетей переменного тока может производиться на дополнительных цифровых индикаторах типа ИЦ8511/1(на каждом индикаторе имеется три цифровых табло, на каждом табло по четыре значащих разряда и знак "-" , высота цифр 20 мм, цвет свечения каждого табло зеленый, красный или желтый и отображение конкретного параметра на каждом табло программируется заказчиком), подключенных к ЦП8507.
Модификации ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 не имеют цифровых табло и выходных аналоговых сигналов, выполнены в корпусе для навесного монтажа или монтажа на DIN-рейку 35 мм, работают с дополнительными цифровыми индикаторами ИЦ8511/1, передают информацию по 2-м независимым каналам интерфейса RS-485 и имеют минимальную цену..
В ЦП8507 имеется возможность по каналу интерфейса RS-485_1 (в модификациях ЦП8507/1,2,7,8 дополнительно кнопками на передней панели) без вскрытия прибора непосредственно на объекте эксплуатации изменять коэффициенты трансформации тока и напряжения, схему подключения, а также параметры, отображаемые на табло и преобразуемые в аналоговые выходы. В приборе реализовано гальваническое разделение входных и выходных цепей, цепи питания и остальных цепей, выходных цепей между собой.
